Содержание

Конечно, изготовить чердачный люк можно и для обычной стремянки. Но приставные лестницы – это самый неудобный способ подъема наверх, причем еще и самый небезопасный. Да, ее можно как-то декорировать и даже обыграть в домашнем интерьере, но все равно такие лестницы смотрятся грубо и откровенно мешают. Но порой, когда нет ни времени, ни желания, ни бюджета на постройку другого варианта, такой вполне приемлем. Тем более что позже такую лестницу можно заменить на более удобную, а уж прочная стремянка сгодится в любом хозяйстве, согласитесь!

Современные дизайнеры убеждены, что устанавливать на холодный чердак лучше, конечно, только складную лестницу, которую легко можно спрятать под красиво декорированным люком.

Такая лестница действительно почти незаметна, ведь в ее нижней части крепится специальная пластина, подобранная по цвету и фактуре к потолку. Посмотрите, насколько легкими и изящными оказываются такие лестницы в любом домашнем интерьере:

Современные лестницы с люком

Вам нравится то, что вы видите? Тогда вам наверняка стало понятно, почему современные чердачные лестницы уже никто в кладовую не прячет. Они сами прячутся за красиво отделанным люком, которые незаметен на фоне общего дизайна потолка. И такие хитрые конструкции самого разного типа вы легко сможете соорудить самостоятельно. Посмотрите на наши фотоматериалы – наверняка у вас дома найдутся такие же детали и пара лишних брусков.

В основном все «прячущиеся» чердачные лестницы делятся на основные их два типа: раскладные и раздвижные. Первые представляют собой блоки из трех или четырех секций. Раскладываются они при помощи специального пружинного механизма. Чаще всего такие лестницы делают из дерева или сочетают дерево и металл.

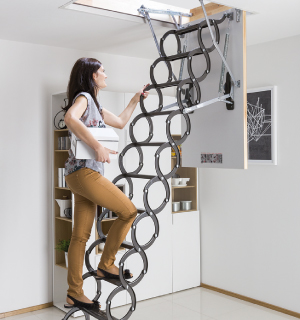

Отдельные вид раздвижных лестниц – это лестница-ножницы, или телескопическая, которая выдерживает достаточно большой вес и складываются как гармошка. По-другому эту классификацию называют еще так: секционные ножничные лестницы. Устойчивость такой лестницы обеспечивает специальный механизм для открывания крышки, который фиксирует всю конструкцию в нужном положении.

Если говорить более подробно, телескопические блоки – это лестничные конструкции, у которых первая секция крепится в другую. Секции двигаются по направляющим, при этом раскладываясь или складываясь. Но учитывайте, что для таких моделей проем в потолочном перекрытии придется делать достаточно широкий.

Секционные лестницы в первую очередь хороши тем, что с обеих сторон у них есть возможность сделать перила и ручки, благодаря которым подниматься по лестнице будет намного проще и безопаснее. Тогда как раскладным конструкциям такого удобства не придать, к сожалению.

Но, если вы впервые решились изготовить люк с лестницей, тогда отдайте предпочтение более простому, но не менее надежному раскладному варианту:

В общем же вся конструкция выглядит примерно так:

Чердачный люк с лестницей своими руками

Какой материал использовать для строительства

Стационарные и выдвижные лестницы могут быть изготовлены из:

  • металла,
  • дерева.

Дерево лучше подходит для подъемных конструкций. Ступеньки, перила из древесины хорошо смотрятся в любом интерьере, к ним приятно прикасаться. Металл долговечный, но не такой комфортный для кожи.

Можно совместить дерево и металл, составив комбинированную лестницу.

Составление плана

Сделать лестницу на чердак несложно. Изготовлением составляющих элементов: ступеней, перил, проступей — можно заняться заранее.

Необходим чертеж, схема в масштабе. План позволит:

  • Определить количество, размер элементов конструкции.
  • Облегчить процесс сборки, установки деталей.

Для каждого типа лестниц рассчитываются определенные параметры.

Стационарный лестничный пролет должен соответствовать следующим требованиям:

  • ширина марша — не менее 650 мм;
  • ширина ступени — от 260 мм;
  • высота подступенка — около 20 см;
  • оптимальный угол — 45° к полу;
  • размеры лаза (люка) — 600х1200 мм.

Параметры могут быть другими.

Размеры чердачных лестниц складного типа отличаются от стационарных. Пример распределения значений представлен на фото.

Чем больше люк, тем удобнее прохождение сквозь него. Лестница в расправленном состоянии должна находиться под углом к полу. Плоская конструкция не должна составлять с ним острый угол.

Раздвижная лестница по конфигурации аналогична раскладной, отличается механизмом трансформации (см. фото и схему).

Переносная лестница — самый простой тип. Бывает разных размеров. Универсальное решение — раздвижное изделие. Механизм раскладывания такой же, как у раздвижной, прикрепленной к люку.

Изготовление статичной лестницы

Инструкция для лестницы из одного марша без поворотов:

  1. Делают план, рассчитывают угол наклона направляющих балок, определяют количество ступеней. По результатам готовят материал.
  2. Косоуры с пропилами (балки, на которые укладываются ступени и остальные элементы) опирают на одну из сторон проходного отверстия. Балку крепят скошенным торцом к боковой грани лаза с помощью гвоздей или саморезов.
  3. Пристенный косоур для прочности крепят к стене в нескольких местах для фиксации.
  4. Нижние концы опорных балок спиливают под углом, чтобы они прочно прилегали к полу. Прикручивают или забивают гвозди.
  5. Если косоуры были взяты с готовыми пропилами, на них укладывают ступени. Для неподготовленных балок следует припасти металлические уголковые подставки, на которые будут монтироваться ступени, подступенки.
  6. Устанавливают перила. Их можно выставить до потолка или конца подъема. Последний вариант удобнее, если в доме есть дети, пожилые люди.

Главное достоинство статичной лестницы — устойчивость. Перила необходимы для безопасности. Чтобы подъем не загромождал пространство, низ марша направляют к углу помещения, по возможности приближают лестницу к стене по одному боку.

Складной вариант

Конструкция не прячется на верхний этаж, примыкает к стене. Для работы понадобятся:

  • шуруповерт, саморезы по дереву;
  • карточные петли для лестниц;
  • металлический крючок;
  • 2 бруска, равные по длине ширине лаза;
  • 2 бруска длиной, превышающей длину лестницы на 15–20 см;
  • анкеры для крепления конструкции;
  • готовая деревянная лестница, которая выше высоты подъема на 20–30 см.

Ход работы:

  1. Короткие бруски прикручивают к началу и концу лестницы с обратной стороны.
  2. На расстоянии 2/3 от лаза распиливают марш пополам между ступенями, соединяют части обратно посредством карточных петель с нижней стороны.
  3. Длинные бруски крепят наискось на оборотную сторону лестницы, чтобы придать ей жесткость.
  4. Марш ставят в рабочее положение, прижимают верхний брусок к лазу, крепят анкерами.
  5. Петлю от крючка прикручивают к одному из косоуров у места распила, складывают конструкцию.
  6. К стене крепят крючок, цепляют его к петле.

Аналогичным образом можно сделать лестницу, которая будет закреплена одной стороной к стене карточными петлями, вторая сторона марша останется подвижной. В результате складывание будет продольным, а не поперечным.

В случаях, когда верхний этаж не отапливается, необходимо перекрыть лаз утепленной дверью.

Складная лестница с люком

Чердачный люк с лестницей, которую можно убрать при необходимости, подходит для организации подъема под крышу из любого помещения. Преимущество конструкции — скрытый механизм трансформации, возможность убрать марш при ненадобности.

Этап 1: подготовка люка

Если отверстие в перекрытии не сделано, его прорезают. К желаемому размеру прохода необходимо прибавить 1-2 см.

По внутреннему размеру отверстия делается крышка люка. Если верхнее помещение холодное, дверца должна быть утеплена, шов оснащен уплотнительной лентой по периметру. Соединяют между собой лист МДФ (или другой материал), вырезанный по размеру лаза, утеплитель. Торцы закрывают доской или фанерой. Дверцу устанавливают на ту сторону лаза, от которой будет производиться раскладка лестницы. Обычно это короткая сторона прохода.

Этап 2: сборка марша

В качестве заготовки можно использовать готовый или изготовленный самостоятельно лестничный марш. Следует учитывать, что общая высота должна быть больше расстояния от пола до потолка на 30–50 см.

Готовую лестницу распиливают на 3 равные части. Чтобы она могла складываться, сделанные заготовки соединяют петлями (уголками) таким образом, чтобы вся конструкция собиралась на одну крышку люка. На первом распиле крепят петли с одной стороны, на втором — на противоположной. Секции при складывании укладывают друг на друга.

На фото представлен установленный лестничный марш, сложенный вчетверо.

Этап 3: фиксация составляющих подъема

Когда люк и марш готовы, их можно соединять. Для этого верхнюю часть лестницы укладывают на дверцу люка так, чтобы при открывании косоур упирался в жесткое основание люка. Верхние части несущих балок соединяют с основанием дверцы. Фиксацию производят саморезами.

Верхний модуль лестницы закрепляют на крышке. Для удобства подъема на эту же часть крепят небольшие скобки-перила (см. фото выше).

Для плавного и удобного раскрывания лестницы к конструкции крепят специальные поддерживающие ручки-кронштейны, которые облегчают процесс трансформации.

Читайте также:   Пластиковые окна с раскладкой: назначение, виды, особенности установки

Ручки-кронштейны можно приобрести в отделе фурнитуры строительного или мебельного магазина.

Дополнительные комплектующие

Для удобства и безопасности пользования чердачной лестницей имеет смысл оснастить ее металлическими поручнями, а также пластиковыми насадками на ножки (300 руб./шт.), которые предохранят пол от царапин и повысят устойчивость конструкции. Кроме того, производители предлагают декоративные планки, позволяющие аккуратно оформить проем после монтажа лестницы.

Стоимость

Что касается цен, то все зависит от материала изготовления и всевозможных опций. Так, самая простая деревянная конструкция без поручня размером 60 × 120 × 280 см, облицованная ДВП и оборудованная только утепленной крышкой, обойдется в 6700 руб. Тогда так деревянная модель того же размера со специальной системой крепления ступеней, тремя контурами уплотнения, поручнем и хорошо утепленной крышкой будет стоить 18 300 руб. Цены на складные металлические лестницы начинаются от 12 300 руб. и могут достигать планки в 44 200 руб. — такова стоимость ножничной модели с огнестойкой утепленной крышкой.

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

  1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.
    чертеж складной лестницы
    чертеж складной лестницы
    Подробный чертеж складной лестницы
  2. Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
  3. Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
  4. Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.
    размер лестницы на чердак
  5. Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
  6. Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
  7. Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

  • Для тетивы используются доски 28*200 мм. Длина подбирается из расчетных данных;
  • Ступени раскраиваются 120*500 мм, высота между ними – 200 мм с учетом толщин материала;
    раскрой ступеней
  • Тетива крепится под нужным углом к стене на анкеры. Верхняя точка располагается ниже проема на 550 мм;
  • Делается разметка положения ступеней на закрепленной тетиве параллельно полу по уровню. Отмечается отрезок по глубине проступи (120 мм) ;
  • На тетиве через начальную и конечную точку полученного отрезка проводятся две параллельные прямые вдоль всей длины полотна;
  • Возвращаемся к отрезку. От его дальней точки проводится перпендикуляр длиной 200 мм (размер с учетом толщины ступеней). От него вправо отмеряется 10 мм (технический зазор для складывания проступи). Это начальная точка следующего отрезка под ступень;
  • Производится разметка на второй тетиве;
  • Для крепления ступеней к боковинам потребуется приобрести карточные петли. Их фиксация происходит таким образом, чтобы ступени поднимались вверх относительно закрепленной тетивы;

    лестница на чердак
    Сборка и крепление лестницы на чердак

  • Фиксацию положения в собранном виде производят с помощью крючка и петли. Одну часть устанавливают к стене, другую к подвижной боковине.

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

  • Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
  • Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм.
    ширина проема
    Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины;
    • Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
    • Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;
    • Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
    • Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;
  • Сборка лестницы не отличается сложностью, но требует точности разметки и распила:
    сборка лестницы
    • Не стоит создавать монументальных конструкций. Следует учитывать, что вес лестницы и человека будет существенной нагрузкой на петли и шарниры люка;
    • Толщина тетивы (направляющих для ступеней) оптимальна 120-150 мм;
    • Высота ступеней определяется индивидуально и должна лежать в регламентируемом диапазоне;
    • Расчет длины секции делается по такому принципу: длина люка минус 200 мм (расстояние для свободного складывания). Далее высчитывается количество складывающихся частей. Расчетную длину лестницы делят на длину секции. Возьмем для примера рекомендованную минимальную величину люка, тогда длина одной части будет такой: 1200-200=1000 мм. А лестница, пускай по расчетам, вышла 2740 мм. Высчитываем количество секций 2 740/1000= 2,74. Получается две секции по 1000 мм и остаток 740 мм – нижняя часть. Рекомендуется и средний сегмент сделать чуть меньше первого для удобства складывания;

      секция лестницы на чердак
      Схема и чертеж секции лестницы на чердак

    • При окончательной сборке петли на секции устанавливают так, чтобы лестница складывалась по принципу буквы Z;
    • Последним этапом лестницу крепят к люку через уголки. По бокам конструкции можно предусмотреть поручни, они добавят удобство при подъеме и спуске.

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Пошаговая инструкция по конструированию

Самыми прочными и практичными признаны такие лестницы, которые сделаны на металлической основе с деревянными ступеньками. В домашних условиях, конечно, нечто подобное соорудить сложно, а вот работа с деревом под силу каждому.

Шаг 1. Планируем и проектируем

Итак, для начала внимательно рассмотрите заботливо приготовленные для вас схематические иллюстрации:

Чердачный люк для лестницы
Чердачный люк для лестницы своими руками

У вас сложилось понимание, как именно будет выглядеть проем чердачного люка и с какой стороны к нему будет крепиться лестница? Тогда идем дальше.

Шаг 2. Подбираем крепление для люка и лестницы

Именно от прочности и качества механизма зависит то, насколько легко будет открываться люк, и насколько он будет выдерживать возложенные на него нагрузки. Самый простой механизм из всех существующих в этом плане – это петли и защелки. Разница лишь в том, как именно вы расположите их: по длинной стороне створки, или по короткой, и куда будет открывается сам люк – верх или вниз.

И здесь многие домашние умельцы идут на такие хитрости: они используют не простые мебельные петли, а приспосабливает автомобильные капотные, и получается крышка люка с пружинным механизмом ничуть не хуже, чем у самых дорогих промышленных вариантов. Такая пружина помогает поднимать тяжелую лестницу с люком и фиксировать ее в нужном направлении.

Т.е. каждый раз, когда вы будете подниматься на чердак, вам уже не нужно будет применять особых усилий, чтобы поднять обычно массивную крышку люка.

Установка чердачного люка и лестницы самостоятельно
Как спрятать лестницу над люком

Вдобавок, совсем не лишним будет кронштейн, который поможет зафиксировать открытый люк в определенном положении. Таким образом, вы не позволите люку открывается на больший угол, чем он рассчитан, и отлетевшая вниз крышка не стукнет случайно проходящего мимо человека по голове.

Крепежные элементы для чердачных лестницы

Еще вы можете применить для массивного чердачного люка так называемый газовый лифт – такие приспособления сегодня активно продаются для тяжелых дверей. Все это тоже поможет легко открывать и закрывать люк наверх, а еще газовый лифт просто не позволит опускаться крышке быстро резко.

Ведь бывают ситуации, что человек решил спуститься с чердака по приставной лестнице, стал закрывать за собой крышку люка, а та под своей тяжестью попросту захлопнулась. Результат – сотрясение мозга и быстрый полет вниз. Подумайте над этим, ведь подобного легко избежать.

В качестве фиксатора крышки люка вы также можете применить стальную цепочку, как здесь:

Какое нужно крепление для чердачного люка с лестницей?

Шаг 3. Устанавливаем пружинный механизм

Также обязательно необходимо продумать для складной лестницы не только ее составные элементы, но и главный пружинный механизм. Речь идет о таком приспособлении, которое обеспечит надежную фиксацию всей конструкции лестницы в закрытом положении на чердаке.

Но учтите, что чем крепче и тяжелее получится такая фиксация, тем больше усилий вам потом придется прикладывать, чтобы раскрыть лестницу и развернуть ее. И тем больше будет нагрузка уже на сам механизм, а он не вечен.

Чердачная лестница с пружинным механизмом
Какое нужно крепление для чердачного люка с лестницей?

Еще один важный момент: чем больше наклон самой лестницы, тем больше будет оказываться нагрузка на место крепления ее к перекрытию чердака. Самая маленькая нагрузка будет при угле установки в 90 градусов. Но лестницу так не установить, конечно же, поэтому оптимальный угол, на который вы можете ориентироваться, находится в диапазоне от 65 до 75 градусов.

Шаг 4. Изготавливаем чердачный люк

А теперь продумайте конструкцию самого люка. У него могут быть одна крыша или две (верхняя и нижняя), дополнительные удерживающие механизмы и даже дистанционное управление.

Вот подробная пошаговая инструкция, которой вам удобно будет пользоваться:

  • Шаг 1. Сделайте необходимые замеры и начертите их на фанере.
  • Шаг 2. Изготовьте боковые стенки путем нанесения клея на стыки будущего люка.
  • Шаг 3. Скрепите все детали шурупами.
  • Шаг 4. Снова промажьте все кромки ПВА и приклейте дно.
  • Шаг 5. Забейте для надежности скобы, при помощи строительного степлера.
  • Шаг 6. Сделайте из плиты МDF-распорку.
  • Шаг 7. Положите распорку в короб – так вы поймете, куда наносить клей.
  • Шаг 8. При помощи шурупов прикрепите распорку к подготовленному коробу.
  • Шаг 9. Начертите на дне короба линию и снова пройдитесь по разметке скобами.
  • Шаг 10. Прибейте дно к распорке.
  • Шаг 11. Положите на дно короба теплоизоляцию.
  • Шаг 12. Засуньте в щели короба оконный изолятор.
  • Шаг 13. При помощи степлера и шурупов прибейте крышку к коробу.

Вам также помогут наши мастер-классы, которые замечательно иллюстрируют процесс изготовления чердачных люков с лестницами из разных материалов и разных конструкций:

Как сделать чердачный люк своими руками
Как изготовить раму люка в потолке

Продолжение:

Изготовление чердачной лестницы с люком

Шаг 5. Устанавливаем люк и лестницу в проем

Был ли люк и чердачная лестница своими руками изготовлены, или же вы решили не заморачиваться и приобрели готовую конструкцию, в любом случае сейчас вам придется столкнуться с одинаковыми сложностями в процессе их установки.

Итак, если перекрытие вашего чердака сделано из бетона, проем для выхода на крышу нужно делать заранее – вырезать его потом будет сложно. А вот в деревянном перекрытии люк следует устанавливать между несущими балками, расстояние между которыми – не менее 60 сантиметров, но не более 1 метра.

Важно, чтобы при подъеме и спуске человека по такой лестнице вся нагрузка была равномерно распределена между балками, поэтому люк с лестницей устанавливать необходимо так, чтобы крышка открывалась параллельно балкам, но не поперек им. Как здесь:

Как изготовить люк для чердака самостоятельно

Еще один пример монтажа люка с лестницей в деревянном перекрытии:

Утепленный люк для чердака

Как вы видите, при помощи деревянных треугольников (косынок) по углам крышки люка была сооружена специальная ниша, в которую потом будет вложен утеплитель.

Как установить чердачную лестницу с люком

По сути, все это – работа одного дня для опытного мастера и замечательная практика для начинающего. Смело приступайте!

Вопросы самостоятельного изготовления

Как сделать простейшую наружную дверь на холодный чердак мы рассматривать не будем. Для тех, кто интересуется, ниже дан эскиз такого люка.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Чертеж наружных дверей на холодный чердак для бокового фронтона

Мы же с вами разберем пошаговую инструкцию создания деревянной двери и вариант врезки готового пластикового или металлического люка.

Как сделать утепленную чердачную дверь

Размеры люка напрямую зависят от того какая лестница на чердак будет устанавливаться:

  1. Под приставные модели обычно монтируют небольшой лаз.
  2. Под стационарные модели ширина дверей подбирается по ширине лестницы.

Это интересно: Покраска шифера на крыше
При расчете длины отталкиваться нужно от угла наклона лестницы. Принцип прост, расстояние по вертикали от края проема до ступеней должно быть не менее 180 см. Так чтобы взрослый человек при подъеме не нагибался и не цеплялся за проем головой.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Зачастую длина проемов под стационарные лестницы начинается от 120 см

Любой проем вначале нужно окультурить:

  • Проем сделанный в перекрытии по балкам уже имеет ровный периметр, там дверной короб можно прикручивать непосредственно к балкам и поперечинам.
  • Для проема, прорезанного в железобетонном перекрытии, нужно будет сделать деревянный короб из доски толщиной от 30 мм. К ж/б плите конструкция крепится анкерами, после чего периметр герметизируется монтажной пеной с коэффициентом расширения не более 60 единиц.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Чтобы короб стал четко по срезу потолка, при установке монтируются временные планки
Чтобы обеспечить дверям герметичное прилегание, нам нужен короб с четвертью (паз под дверное полотно).

Есть 2 варианта обустройства такого короба:

  1. Вариант. Те, у кого дома есть фрезер или эелектрорубанок могут выбрать паз в брусках и сделать из них короб или заказать такие бруски отдельно. Сразу же под паз в коробе нарезаются бруски для рамы дверного полотна.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Чтобы самому выбрать четверть, необходим фрезер или электрорубанок

  1. Вариант. Можно поступить проще, прикрутить внутрь короба планки, которые будут обеспечивать плотное прилегание дверного полотна.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Сборный короб с четвертью не требует применения дорогостоящего инструмента
Теперь собирается утепленное дверное полотно:

  • Для этого нам понадобится 2 листа ОСП или фанеры и брусок 30х40 мм под раму.
  • По инструкции нужно сначала сбить раму из брусков, а потом прикрутить ее к листу ОСП, но мне было удобней сразу прикрутить бруски к листу, без предварительной сборки рамы.
  • Дальше закладываем внутрь дверного полотна утеплитель, к примеру, базальтовую вату и прикручиваем сверху второй лист ОСП.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Чердачная дверь обязательно утепляется
Проще всего прикрутить такой люк на обычные дверные петли, но гораздо лучше, надежней и удобней будут скрытые выдвижные навесы.

Заводские навесы подобного плана стоят дорого, поэтому многие делают их своими руками. По цене такая конструкция обходится минимум в 3 раза дешевле.

Для тех, кому интересно, ниже есть эскизы таких навесов, а на видео в этой статье показано как работают такие навесы.

Это интересно: Сэндвич панели для крыши

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Эскиз самодельного выдвижного навеса

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Принцип действия самодельного выдвижного навеса

Как врезать готовую чердачную дверь в проем

Речь идет о пластиковом или металлическом люке:

  • Пластиковый люк вы по своим размерам заказываете в ближайшей фирме, которая делает пластиковые окна люк без функции проветривания. Внутрь вместо стеклопакета лучше поставить сэндвич-панель.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Откосы под пластиковую дверь лучше брать при заказе изделия

  • Металлические утепленные люки обычно покупаются готовые, хотя есть фирмы, где можно заказать конструкцию по индивидуальным размерам, правда металл обходится на порядок дороже пластика.

Сам монтаж мы рассмотрим на примере пластиковых дверей на чердак.

Данная технология подходит не только для пластика, по ней можно врезать металлические конструкции и готовые люки с выдвижными лестницами.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Готовые люки со встроенными лестницами врезаются так же, как пластиковые
Порядок действий:

ЗАЗОРПри снятии размеров для люка, имейте в виду, что между рамой и проемом должен остаться зазор порядка 10 мм.
РАМАКогда ваш люк будет готов, на клиньях фиксируете раму в проеме и снимаете с нее дверцу.
КРЕПЛЕНИЕНасквозь, через раму просверливаете в перекрытии отверстия под анкера. Если перекрытие деревянное, то отверстия сверлятся только в раме, потому как она будет прикручиваться саморезами.
ДВЕРЬФиксируете раму анкерами или саморезами, после чего вынимаете клинья и вставляете на место двери.
ПЕНАЗазор между дверной рамой и проемом заливается монтажной пеной.
ОТКОСЫДальше вам останется срезать пену, когда она застынет и обустроить откосы по периметру.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Сверлить нужно аккуратно, чтобы не было перекосов

Особенности и различия конструктивных элементов чердачных лестниц

У разных производителей некоторые элементы, выполняющие одинаковые функции, конструктивно отличаются друг от друга, что не очень влияет на работоспособность лестницы.

Чего нельзя сказать о цене. На наш взгляд, сложность узлов, а соответственно и удорожание изделия, не всегда компенсируется надежностью и удобством эксплуатации. Ведь функционально и простая пружина и системы противовесов делают одну и ту же работу, а обилие сложных конструкций порой снижает долговечность лестницы, и уж точно требует дополнительного обслуживания. Вот пример простых лестниц:

Деревянной;

— Алюминиевой.

Чем проще будет ваша лестница на чердак с люком, тем меньше за ней будет ухода, а об изысканности абсолютно утилитарной вещи, которая 99% времени всего своего существования будет пребывать в сложенном, а значит скрытом от глаз, положении, серьезно думать не следует. Но это наше субъективное мнение. Сомневаться же в надежности изделий упомянутых нами производителей у нас нет причин.

Модели металлических лестниц FAKRO

Модели металлических лестниц FAKROМеталлические лестницы за счет своего материала более долговечны и прочны.

Модель LMS  — складная секционная чердачная лестница. Имеет утепленную крышку люка, по периметру которой находятся уплотнители – эта система поможет избежать теплопотери. Лестница легко складывается в потолок и убирается при помощи специального стержня. В крышку люка данной модели встроен замок, что обеспечивает дополнительную безопасность. LMS также обладает противоскользящими выемками на ступенях, обеспечивающих устойчивость. За счет материала изготовления лестницы грузоподъемность повышается до 200 кг.

Если у вас нет места для складной лестницы, потому что ее сегменты занимают место при раскладывании и могут упереться в стену, то советуем обратить внимания на модель с ножничной системой – LST . Ее боковые элемент в форме буквы S складываются в крышку «гармошкой», тем самым не занимая места, что очень удобно, когда мало свободного пространства. Крышка люка данной модели энергосберегающая, белого цвета. Высоту модели можно подогнать, не изменяя конструкцию лестницы. Максимальная нагрузка – 200 кг.

Чердачная лестница LSF – огнестойкая, что подтверждается сертификатом в соответствии с требованиями пожарной безопасности. Ее люк выполнен  из огнеупорного материала и используется как преграда для распространения огня во время пожара: контуры уплотнения по его периметру под высокими температурами расширяются и ограничивают проникновение дыма. Оцинкованная сталь, из которой изготовлена данная модель, обладает высокими параметрами огнестойкости. Лестница имеет ножничную систему складывания и выдерживает до 200 кг.

Если в вашем доме высокие потолки, то обратите внимание на модель LMP . Cекционная лестница с утепленной крышкой люка может устанавливаться в домах с высотой потолков до 366 см. Оборудована поручнем и противоскользящими выемками на ступенях, поэтому подъем с грузом в руках будет комфортным и безопасным. Складывается модель в потолок при помощи стержня. Механизм блокировки защищает лестницу от автоматического складывания. Максимальная нагрузка – 200 кг.

Чего ждать от покупки

После установки хозяева могут столкнуться с трудностями при открывании люка или ощутить неудобство при эксплуатации, связанное с большим углом подъема. Эти особенности обусловлены требованиями к конструкции, и с ними придется смириться. Крепления просто обязаны быть жесткими, чтобы избежать самопроизвольного открытия люка. Более комфортный подъем и спуск означает, что чердачная лестница займет больше места; это уничтожит ее главное преимущество — компактность.

Изделие из металла прослужит гораздо дольше деревянного из-за свойственного древесине естественного процесса усушки. Не исключено, что даже при щадящей эксплуатации на ступеньках появятся трещины, не связанные с нагрузками. Чтобы минимизировать неприятность, деревянные элементы в несколько слоев покрывают лаком. На любом типе лестниц движущиеся механизмы периодически смазывают машинным маслом.

складная чердачная лестница
Проверять надежность лучше всего лично Источник getmeteo.me

Это может быть интересно!
В статье по следующей ссылке читайте рекомендации специалистов компании FAKRO как выбрать чердачную лестницу.

Из чего изготавливают чердачные лестницы

В качестве материалов для изготовления складных лестниц с люком чаще всего используют дерево, металл, ДСП, ДВП и МДФ. Правильный выбор зависит от предполагаемой нагрузки. Если лестницей будут пользоваться часто, лучше купить металлическую. Она выдержит нагрузку до 250 кг. Чаще всего используется оцинкованная сталь. Высокая цена в этом случае оправдана. Минус этого материала заключается в том, что он требует регулярной смазки, иначе возникает скрип.

чердачная лестница с люком

Если чердаком пользуются лишь время от времени дерево, как материал для лестницы, более предпочтительно. Рекомендуется использовать следующие породы:

  • дуб;
  • бук;
  • лиственницу.

Некоторые элементы могут быть выполнены из:

  • сосны;
  • ели;
  • кедра;
  • ясеня.

Дуб используется для изготовления всех элементов конструкции чердачной лестницы. Это дерево обладает высокими износостойкостью, прочностью и гибкостью. Цена на лестницы из дуба сравнительно высока, в качестве его замены часто используют ясень. Его древесина очень близка по своим характеристикам к дубовой, хорошо выдерживает большие нагрузки, но непригодна для проступей.

Бук — самая прочная порода дерева. Единственный минус — повышенная гигроскопичность (склонность впитывать влагу, в том числе из воздуха). Если чердачную лестницу с люком из бука изготавливают своими руками, то предварительно древесину рекомендуется обработать специальным составом, препятствующим поглощению влаги.

Все хвойные породы, за счет повышенной смолистости, особенно устойчивы по отношению к гниению. Лиственница обладает самой большой прочностью среди хвойных видов дерева. При работе с ней нужно учитывать, что для ее покрытия нельзя применять нитроцеллюлозные лаки. Сосна используется для изготовления тетив и подступенков. Из-за мягкости эта порода дерева непригодна для проступей. То же самое, можно сказать, о кедре. Ель имеет большой минус — наличие большого количества сучков, которые имеют свойство выпадать при высыхании дерева. Цена на чердачные лестницы из хвойных пород самая низкая (если речь идет не о лиственнице), но она обусловлена недолговечностью изделий из этих материалов.

Примерные размеры и конструктивные особенности

Теперь о самом люке. Он, естественно, закрывает проем в потолке и служит одновременно несущей площадкой и маскировкой для выдвижной или раскладной лестницы. Обычно проем не превышает размеры 800 мм в ширину и 1200 мм в длину, что вполне удобно для взрослого человека, учитывая средний угол подъема в 45 градусов (возможен и больший угол), если, конечно, вы не вознамеритесь втащить на чердак ненужный вам рояль.

лестница на чердак
Примерные размеры компактной стационарной лестницы на чердак.

О лестницах, пожалуй, нужно поговорить отдельно. Основное внимание стоит обратить на материал, из которого они изготавливаются. Для любителей природного материала, конечно же, больше подойдет дерево. Такие лестницы могут напоминать трансформер и раскладываться как циркуль или быть похожими на удлиняющуюся руку терминатора, совсем как тригонометрическая линейка. Существуют так же и металлические конструкции, они изготавливаются из легких сплавов. Но к вышеперечисленным способам раскладывания у металлических лестниц добавляется еще один, достаточно интересный. Назовем его «принцип кукушки». Вы когда-нибудь видели часы с кукушкой? Именно по такому принципу, раскладываясь вперед и удлиняясь, он и действует. Причем в сложенном состоянии, ступени плотно прилегают друг к другу. Этому механизму уже более 500 лет, а он все так же востребован в современном быту. [ot-gallery url=”//lestnitsygid.ru/gallery/vidy-cherdachnyx-lestnic”]

Идея!Чтобы максимально упростить использование раздвижных металлических лестниц, можно установить электропривод. С ним разобрать/собрать лестницу можно будет одним нажатием кнопки на пульте.

Установка

До проведения конструкции необходимо произвести замер проема. Он должен точно совпасть с габаритами изделия. Для установки конструкции важно заранее подготовить основу и инструмент. Чердачные лазы с выдвижной конструкцией стоят недорого. Учтите, установочные работы таких систем удобнее проводить вдвоем. Обычно один мастер работает наверху, используя инструмент.

Лестница с лазом должна быть доставлена наверх. Для этих действий удобно установить удобные распорки. Они должны находиться у кромки лаза и лестничной коробки. В этом месте формируют угол 90 градусов. Коробку фиксируют дважды с использованием шурупов.

Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями
Чердачная лестница с люком своими руками: пошаговые мастер-классы с пояснениями

Следующий этап предполагает, что мастер, который остался в комнате, убирает распорки, удерживающие чердачную дверцу. В открытом проеме монтируют другие части конструкции. Если между конструкцией и проемом получился промежуток, его заполняют монтажной пеной. Болты, которыми закреплена лестница, допускается открутить (все развернется).

Учтите, что после этого лестница должна оставаться ровной (независимо от типа материала изготовления). Допускается регулировка угла наклона перемещением отверстий боковой опоры. Если монтируется лаз из металла, бруски фиксируют не шурупами, а при помощи шнура. При этом для работы потребуется еще и угломер, а также ключ на 10 и шуруповерт или отвертка.

Устройство пожарных лестниц для чердака

Отдельной главой отметим обустройство чердачных люков с лестницей, которые имеют еще одно предназначение – быть противопожарными.

Поясним подробнее. В момент возгорания, когда выход из дома перекрыт, единственный вариант – это чердачный люк. Достаточно просто подняться по нему и вылезти на крышу, а оттуда уже спуститься либо по стене дома, либо дождаться помощи.

Вот почему нередко ставят так называемые противопожарные люки на чердак, которые помогают эвакуироваться в нужный момент из дома. А потому люк и лестницу с такой целью делают исключительно из металла, и только изредка из дерева, обработанным пропиленом. Естественно, последний вариант уже менее надежен.

Такие конструкции являются обязательными в офисных зданиях, государственных и коммерческих банках, отелях и образовательных учреждениях. А также во всех тех помещениях, где пожар сам по себе более возможен и прогнозируем. А выглядят такой люк и лестница так:

Как установить лестницу с люком на утепленный чердак

По своей конструкции пожарные лестницы с люком для чердака не особо отличаются от обычных, всего по нескольким параметрам:

  • Петли здесь монтируется только с верхней стороны, и никогда с нижней.
  • Также створка должна открываться только наверх.
  • Коробка делается усиленной, углового типа.

Виды и группы по времени противостояния огню

По огнеупорности чердачные люки также делятся на три основные группы:

  1. Первая группа. Это самые лучшее люки в плане защиты от открытого огня, ядовитого дыма и газов. Изоляция у них состоит из нескольких слоев, и сама конструкция выдерживает целый час воздействия пламени без потери своих самых важных свойств.
  2. Вторая группа. У таких конструкций – средняя изоляция от огня. Такой люк способен выдерживать огонь целых полчаса без каких-то особых изменений своих свойств.
  3. Третья группа. Хорошая защита от огня, но запас прочности невелик, всего около 15 минут. Для жилого дома это самый простой и надежный вариант, ведь этого времени как раз должно хватить на то, чтобы успеть забраться на крышу всем домочадцам.
Источники
  • https://KrovGid.com/montazh/cherdachnaya-lestnica-s-lyukom-svoimi-rukami.html
  • https://derevo-s.ru/stroeniya/dom/cherdachnaya-lestnica-s-lyukom
  • https://www.zaggo.ru/article/konstrukcii1/lestnicy/sag_nacherdak.html
  • https://Proekt-sam.ru/lestnica/chertezhi-cherdachnoy-lestnitsy.html
  • https://turbo-tex.ru/remont-i-strojka/razmery-cherdachnyh-lestnic-2.html
  • http://stroi-specialist.ru/stroitelstvo/zabory-i-ograzhdeniya/cherdachnye-lestnicy-s-lyukom.html
  • https://www.fakro.ru/produkciya/cherdachnye-lestnicy/vybor-cherdachnoj-lestnicy/
  • https://instanko.ru/inzhenernye-sistemy/razmery-lyuka-na-cherdak.html
  • https://proroofer.ru/aksessuary/cherdachnaya-lestnica-s-lyukom.html
  • https://lolodrom.ru/remont/razmery-i-osobennosti-konstrukcii-cherdachnogo-lyuka-s-lestnicey
  • https://stroy-podskazka.ru/cherdak/lestnicy-s-lyukom/

Понравилась статья? Поделиться с друзьями:
Любимый Дом.ру
